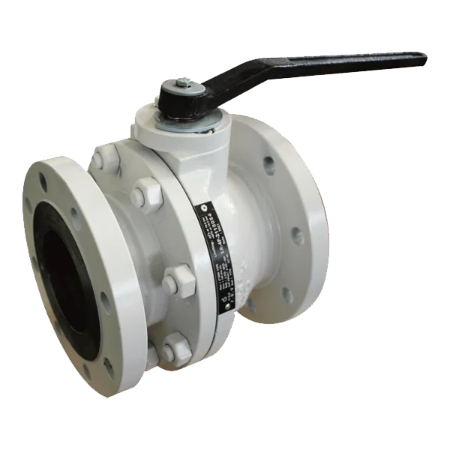

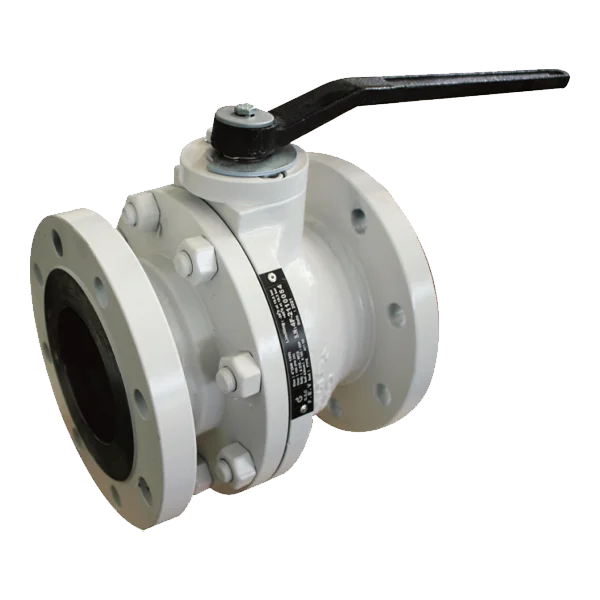

شیر توپی فلنجی ۶ اینچ کلاس 150 گازسوزان چیست؟
شیر توپی فلنجی ۶ اینچ کلاس 150 گازسوزان یک شیر صنعتی برای قطع و وصل جریان است که در ساختار آن از یک توپ یا Ball برای کنترل مسیر عبور سیال استفاده می‌شود. با چرخاندن اهرم، توپ داخلی در موقعیت باز یا بسته قرار گرفته و جریان سیال در خط کنترل می‌شود.
این مدل از خانواده شیرهای توپی فلوتینگ گازسوزان است که در سایزهای ۱ تا ۶ اینچ و کلاس‌های فشاری ANSI 150 و ANSI 300 ارائه می‌شود. مدل ۶ اینچ کلاس 150 برای خطوط با قطر اسمی ۶ اینچ در نظر گرفته شده است.
مشخصات اصلی
- برند: گازسوزان
- سایز: ۶ اینچ
- کلاس: ANSI Class 150
- نوع: شیر توپی فلوتینگ
- اتصال: فلنجی
- مسیر عبور: Full Bore
- عملکرد: اهرمی

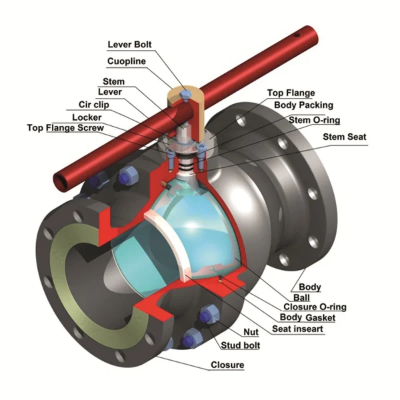

ساختار شیر توپی فلنجی ۶ اینچ گازسوزان
شیر توپی فلنجی گازسوزان دارای ساختار دو تکه و مسیر عبور کامل یا Full Bore است. در این طراحی، مسیر داخلی شیر با قطر نامی مسیر هماهنگی بالایی دارد و برای خطوطی که عبور جریان با محدودیت کمتر اهمیت دارد، مورد توجه قرار می‌گیرد.
اتصال این مدل از نوع فلنجی است و نصب آن باید با فلنج‌های متناسب با استاندارد و مشخصات خط انجام شود. همچنین وجود سیستم Anti-Static Device از ویژگی‌های اعلام‌شده برای این شیر است.
ویژگی‌ها و مشخصات فنی شیر توپی فلنجی ۶ اینچ کلاس 150
ساختار فلوتینگ
توپ داخلی در ساختار فلوتینگ برای کنترل باز و بسته شدن مسیر جریان به کار می‌رود.
مسیر Full Bore
مسیر عبور کامل برای خطوطی که محدودیت مسیر جریان اهمیت دارد، در مشخصات محصول اعلام شده است.
سیستم Anti-Static
شیر به سیستم ضدالکتریسیته ساکن یا Anti-Static Device مجهز است.
| مشخصه |
مقدار |
| برند |
گازسوزان |
| نوع شیر |
شیر توپی فلوتینگ |
| سایز |
۶ اینچ |
| کلاس فشاری |
ANSI Class 150 |
| ساختار |
دو تکه |
| مسیر عبور |
Full Bore |
| نوع اتصال |
فلنجی |
| نوع عملکرد |
اهرم |
| جنس بدنه |
ASTM A216 WCB |
| جنس توپ و ساقه |
ASTM A105 + ENP |
| جنس سیت |
PTFE |
| سیستم ضدالکتریسیته ساکن |
دارد |
| طراحی |
API 6D |
| طراحی Fire Safe |
API 6FA |
| استاندارد تست |
API 6D و API 598 |
| حداکثر فشار کاری اعلام‌شده برای Class 150 |
۲۰ بار |
فشار و دمای کاری شیر توپی ۶ اینچ کلاس 150
انتخاب شیر توپی ۶ اینچ کلاس 150 باید بر اساس فشار و دمای واقعی خط انجام شود. فشار قابل تحمل شیر با توجه به دمای کاری تغییر می‌کند؛ بنابراین تعیین شرایط عملیاتی تنها بر اساس کلاس فشاری کافی نیست.
| دمای کاری |
فشار اعلام‌شده |
| ۲۹- درجه سانتی‌گراد |
۱۹.۶ بار |
| ۸۰ درجه سانتی‌گراد |
۱۸.۳ بار |
| Class 150 |
حداکثر فشار کاری اعلام‌شده: ۲۰ بار |
نکته: فشار و دمای خط باید به‌صورت هم‌زمان با مشخصات شیر تطبیق داده شوند تا انتخاب محصول با شرایط واقعی سیستم هماهنگ باشد.
جنس و متریال شیر توپی فلنجی ۶ اینچ گازسوزان
بدنه شیر توپی فلنجی گازسوزان از فولاد ریختگی ASTM A216 WCB ساخته شده است. برای توپ و ساقه شیر نیز ASTM A105 + ENP و برای سیت PTFE در مشخصات محصول اعلام شده است.
توپ و ساقه
ASTM A105 + ENP
انتخاب متریال مناسب باید با توجه به نوع سیال، فشار، دما و شرایط عملیاتی خط انجام شود.
شیر توپی ۶ اینچ Full Bore چیست؟
در طراحی Full Bore، مسیر عبور داخلی شیر محدودیت قابل‌توجهی نسبت به قطر اسمی خط ایجاد نمی‌کند. به همین دلیل این نوع طراحی برای خطوطی که عبور جریان با حداقل محدودیت اهمیت دارد، مورد استفاده قرار می‌گیرد.
شیر توپی فلنجی ۶ اینچ کلاس 150 گازسوزان نیز با ساختار Full Bore طراحی شده است. این ویژگی در کنار سایز ۶ اینچ، آن را برای خطوطی که قطر اسمی و شرایط عملیاتی آن‌ها با مشخصات شیر مطابقت دارد، قابل استفاده می‌کند.
کاربرد شیر توپی فلنجی ۶ اینچ کلاس 150
شیر توپی فلنجی ۶ اینچ کلاس 150 گازسوزان برای قطع و وصل جریان در خطوط صنعتی و سیستم‌های انتقال سیالات مورد استفاده قرار می‌گیرد. اتصال فلنجی و سایز ۶ اینچ این مدل، آن را برای خطوط با قطر اسمی بالاتر نسبت به مدل‌های کوچک‌تر این خانواده مناسب می‌کند.
- خطوط انتقال گاز
- تأسیسات صنایع نفت و گاز
- واحدهای پتروشیمی
- خطوط انتقال سیالات صنعتی
- تجهیزات و واحدهای فرایندی
- سیستم‌های نیازمند قطع و وصل جریان
- خطوط صنعتی با اتصال فلنجی
مزایا و نکات عملکردی شیر توپی فلنجی ۶ اینچ
قطع و وصل جریان
ساختار توپی برای کنترل وضعیت باز یا بسته مسیر جریان طراحی شده است.
Full Bore
مسیر عبور کامل برای کاربردهای متناسب با این نوع طراحی در نظر گرفته شده است.
اتصال فلنجی
برای نصب در خطوطی که از اتصال فلنجی استفاده می‌کنند.
Anti-Static
مجهز به سیستم ضدالکتریسیته ساکن مطابق مشخصات اعلام‌شده محصول.
عملکرد اهرمی
شیر توپی ۶ اینچ کلاس 150 گازسوزان با استفاده از اهرم به‌صورت دستی عمل می‌کند. با چرخش اهرم، توپ داخلی شیر تغییر وضعیت داده و مسیر عبور سیال باز یا بسته می‌شود.
در این سایز، فضای نصب و دسترسی مناسب به اهرم باید پیش از نصب مورد توجه قرار گیرد تا امکان بهره‌برداری صحیح از شیر فراهم باشد.
استانداردهای شیر توپی فلنجی گازسوزان
شیر توپی فلنجی گازسوزان بر اساس استانداردهای اعلام‌شده برای این خانواده طراحی و آزمایش شده است. طراحی محصول مطابق API 6D و طراحی Fire Safe مطابق API 6FA اعلام شده است.
همچنین آزمون‌های محصول مطابق API 6D و API 598 انجام می‌شوند. بررسی استانداردهای طراحی و تست، یکی از موارد مهم هنگام انتخاب شیر برای پروژه‌های صنعتی است.
| مورد |
استاندارد |
| طراحی |
API 6D |
| طراحی Fire Safe |
API 6FA |
| آزمون |
API 6D و API 598 |
نکات مهم هنگام خرید شیر توپی فلنجی ۶ اینچ کلاس 150
پیش از خرید شیر توپی فلنجی ۶ اینچ کلاس 150 گازسوزان، علاوه بر سایز اسمی باید شرایط واقعی خط و مشخصات اتصال بررسی شود.
- مطابقت سایز شیر با خط ۶ اینچ
- بررسی کلاس فشاری و تطابق با Class 150
- بررسی فشار واقعی خط
- بررسی دمای کاری سیستم
- بررسی نوع سیال عبوری
- بررسی استاندارد و ابعاد فلنج‌های خط
- بررسی جنس و متریال موردنیاز
- توجه به فضای کافی برای نصب و عملکرد اهرم
- مطابقت مشخصات شیر با سایر تجهیزات خط
- تطبیق کامل شرایط عملیاتی پیش از سفارش
توجه: بزرگ‌تر بودن سایز شیر به‌تنهایی به معنی مناسب‌تر بودن آن برای یک خط مشخص نیست. سایز، فشار، دما، دبی، نوع سیال و مشخصات اتصال باید هم‌زمان بررسی شوند.
قیمت شیر توپی فلنجی ۶ اینچ کلاس 150 گازسوزان
قیمت شیر توپی فلنجی ۶ اینچ کلاس 150 گازسوزان به عواملی مانند مشخصات فنی، متریال، کلاس فشاری، شرایط تأمین و موجودی محصول بستگی دارد. با توجه به سایز ۶ اینچ و کاربرد صنعتی این شیر، هنگام استعلام بهتر است مشخصات کامل محصول و شرایط موردنیاز پروژه اعلام شود تا قیمت دقیق بر اساس مدل مناسب بررسی شود.
خرید شیر توپی فلنجی ۶ اینچ کلاس 150 گازسوزان
برای خرید این مدل، علاوه بر سایز ۶ اینچ باید فشار و دمای کاری، نوع سیال، کلاس فشاری و مشخصات فلنج‌ها نیز بررسی شوند. ساختار فلوتینگ، دو تکه، Full Bore، بدنه ASTM A216 WCB، سیت PTFE و عملکرد اهرمی از مشخصات مهم این محصول هستند.
پیش از سفارش، مشخصات فنی شیر را با شرایط خط تطبیق دهید تا محصول متناسب با کاربرد موردنظر انتخاب شود.
سؤالات متداول درباره شیر توپی فلنجی ۶ اینچ کلاس 150
شیر توپی فلنجی ۶ اینچ کلاس 150 گازسوزان چه نوع شیری است؟
این محصول یک شیر توپی فلوتینگ با ساختار دو تکه، مسیر عبور Full Bore، اتصال فلنجی و عملکرد اهرمی است که برای قطع و وصل جریان در خطوط صنعتی استفاده می‌شود.
جنس بدنه شیر توپی ۶ اینچ کلاس 150 چیست؟
جنس بدنه طبق مشخصات اعلام‌شده ASTM A216 WCB است. توپ و ساقه از ASTM A105 + ENP و سیت از PTFE اعلام شده است.
فشار کاری شیر توپی ۶ اینچ کلاس 150 چقدر است؟
حداکثر فشار کاری اعلام‌شده برای Class 150 برابر ۲۰ بار است. همچنین فشار اعلام‌شده در دمای ۲۹- درجه سانتی‌گراد ۱۹.۶ بار و در دمای ۸۰ درجه سانتی‌گراد ۱۸.۳ بار است.
آیا شیر توپی ۶ اینچ گازسوزان Full Bore است؟
بله، در مشخصات این مدل مسیر عبور Full Bore اعلام شده است.
استانداردهای طراحی و تست این شیر چیست؟
طراحی شیر مطابق API 6D، طراحی Fire Safe مطابق API 6FA و آزمون‌های آن مطابق API 6D و API 598 اعلام شده است.
هنگام خرید این شیر چه مواردی باید بررسی شود؟
سایز خط، کلاس فشاری، فشار و دمای کاری، نوع سیال، ابعاد و استاندارد فلنج، متریال و فضای لازم برای نصب و عملکرد اهرم باید با مشخصات محصول تطبیق داده شوند.
جمع‌بندی
شیر توپی فلنجی ۶ اینچ کلاس 150 گازسوزان یک شیر صنعتی برای قطع و وصل جریان است که با ساختار فلوتینگ، دو تکه و Full Bore تولید شده است. این محصول دارای اتصال فلنجی، عملکرد اهرمی، بدنه ASTM A216 WCB، توپ و ساقه ASTM A105 + ENP و سیت PTFE است.
مدل ۶ اینچ کلاس 150 برای خطوطی مناسب است که قطر اسمی، فشار، دما، نوع سیال و مشخصات اتصال آن‌ها با ویژگی‌های شیر مطابقت داشته باشد. بررسی شرایط واقعی خط پیش از خرید، برای انتخاب صحیح شیر اهمیت زیادی دارد.
