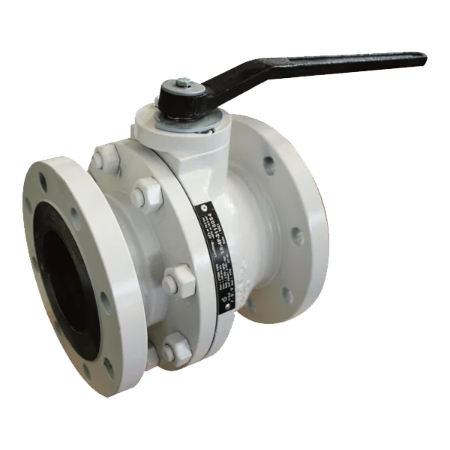

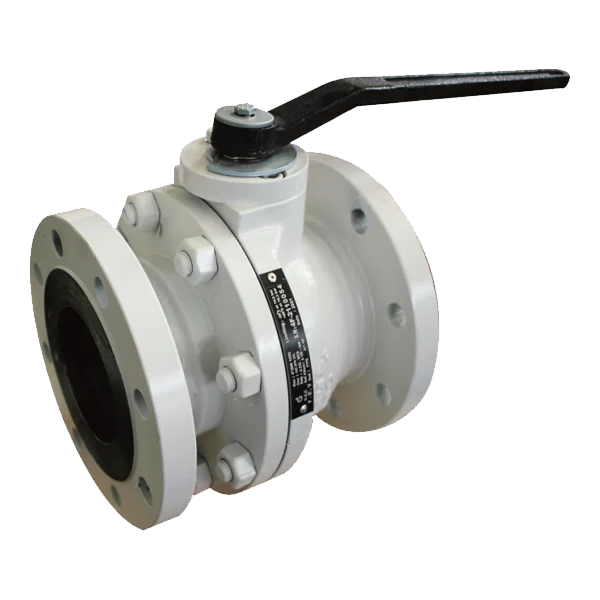

شیر توپی فلنجی 8 اینچ کلاس 150 گازسوزان

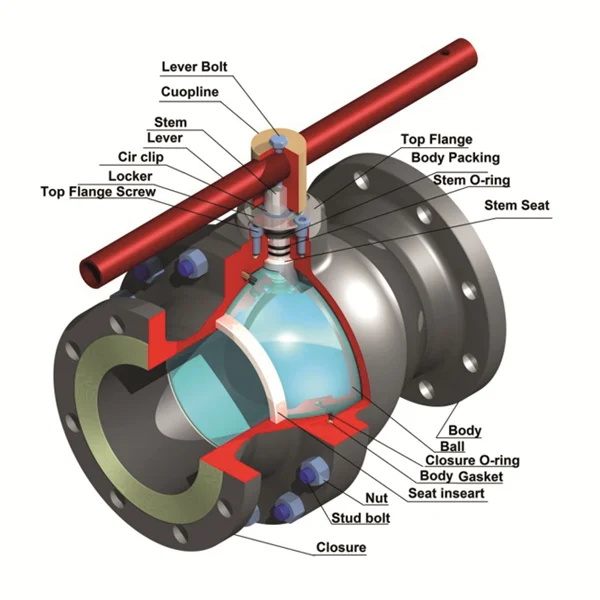

ساختار و نحوه عملکرد شیر توپی ۸ اینچ

مهم‌ترین بخش این شیر، توپی یا Ball است که در مسیر جریان قرار دارد. هنگامی که مجرای توپی در راستای خط لوله قرار می‌گیرد، جریان می‌تواند از داخل شیر عبور کند. با چرخاندن توپی، مجرا از مسیر جریان خارج شده و عبور سیال متوقف می‌شود.

این ساختار باعث می‌شود شیر توپی برای عملیات قطع و وصل سریع جریان مناسب باشد. عملکرد شیر از طریق اهرم انجام می‌شود و وضعیت توپی با چرخش اهرم تغییر می‌کند.

طراحی Full Bore نیز باعث می‌شود قطر مسیر عبور داخلی شیر تا حد امکان با قطر اسمی خط هماهنگ باشد و محدودیت کمتری در مسیر جریان ایجاد شود.

مشخصات فنی شیر توپی فلنجی ۸ اینچ کلاس 150 گازسوزان

فشار کاری شیر توپی فلنجی ۸ اینچ کلاس 150

کلاس 150 یکی از رده‌های فشاری مورد استفاده در شیرآلات فلنجی صنعتی است. شیر توپی فلنجی ۸ اینچ کلاس 150 گازسوزان برای استفاده در خطوطی طراحی شده است که شرایط فشار و دمای آن‌ها با محدوده مجاز این رده فشاری مطابقت داشته باشد.

فشار مجاز شیر به دمای سیال نیز وابسته است؛ بنابراین انتخاب شیر نباید تنها بر اساس سایز انجام شود. بررسی هم‌زمان فشار، دما، نوع سیال و شرایط واقعی خط لوله پیش از خرید اهمیت دارد.

جنس بدنه و اجزای داخلی شیر توپی ۸ اینچ

بدنه این شیر از فولاد ریختگی ASTM A216 WCB ساخته شده است. توپی و ساقه از ASTM A105 ساخته شده‌اند و سطح آن‌ها با ENP پوشش داده شده است.

در قسمت آب‌بندی نیز از سیت PTFE استفاده شده است. انتخاب متریال مناسب برای بدنه، اجزای داخلی و آب‌بندی نقش مهمی در عملکرد صحیح شیر و دوام آن در شرایط کاری مختلف دارد.

شیر توپی Full Bore چه مزیتی دارد؟

در شیرهای Full Bore، مسیر عبور داخلی به گونه‌ای طراحی می‌شود که محدودیت کمتری در برابر عبور سیال ایجاد کند. این ویژگی در خطوط انتقال گاز و سایر سیالات صنعتی اهمیت دارد؛ زیرا کاهش محدودیت مسیر می‌تواند به حفظ شرایط جریان در خط کمک کند.

در خطوطی که قطر بالایی دارند، استفاده از شیر با مسیر عبور مناسب می‌تواند در طراحی و بهره‌برداری سیستم اهمیت ویژه‌ای داشته باشد. مدل ۸ اینچ کلاس 150 گازسوزان نیز با مسیر عبور Full Bore ارائه شده است.

استانداردهای شیر توپی فلنجی ۸ اینچ گازسوزان

شیر توپی فلنجی کلاس 150 گازسوزان بر اساس استانداردهای اعلام‌شده برای طراحی، ایمنی و آزمون شیرهای توپی ارائه شده است. مهم‌ترین استانداردهای این محصول عبارت‌اند از:

وجود این استانداردها در طراحی و تست محصول امکان بررسی مشخصات فنی شیر را بر اساس الزامات شناخته‌شده صنعتی فراهم می‌کند.

کاربرد شیر توپی فلنجی ۸ اینچ کلاس 150

به دلیل قطر ۸ اینچی و اتصال فلنجی، این شیر برای خطوط لوله با ظرفیت عبور بالاتر نسبت به شیرهای سایز کوچک‌تر کاربرد دارد. برخی از کاربردهای اعلام‌شده عبارت‌اند از:

مزایا و ویژگی‌های مهم شیر توپی ۸ اینچ

تفاوت با شیرهای قطع و وصل معمولی

مکانیزم توپی باعث می‌شود شیر توپی برای قطع و وصل جریان عملکرد مشخص و سریعی داشته باشد. در ساختار Full Bore نیز مسیر عبور داخلی نسبتاً باز است و این موضوع آن را برای برخی خطوط انتقال با قطر بالا مناسب می‌کند.

برخی شیرهای دیگر با ساختار متفاوت برای کنترل تدریجی جریان طراحی شده‌اند و کاربرد آن‌ها با یک شیر توپی قطع و وصل یکسان نیست. بنابراین هنگام انتخاب شیر باید مشخص شود که هدف اصلی، قطع و وصل جریان است یا کنترل و تنظیم آن.

نکات مهم هنگام خرید شیر توپی فلنجی ۸ اینچ کلاس 150

پیش از خرید شیر توپی فلنجی ۸ اینچ کلاس 150 گازسوزان، مشخصات فنی محصول باید با شرایط واقعی خط لوله تطبیق داده شود.

قیمت شیر توپی فلنجی ۸ اینچ کلاس 150 گازسوزان

قیمت شیر توپی فلنجی ۸ اینچ کلاس 150 گازسوزان به عواملی مانند شرایط تأمین، مشخصات فنی، موجودی و نوسانات بازار تجهیزات صنعتی بستگی دارد. برای اطلاع از قیمت روز، موجودی و شرایط فروش این محصول، بهتر است مشخصات دقیق موردنیاز خود را هنگام استعلام اعلام کنید.
