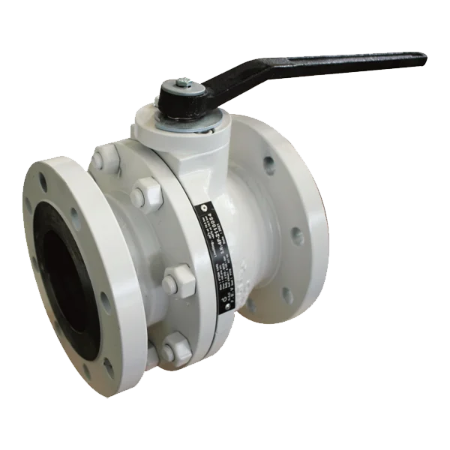

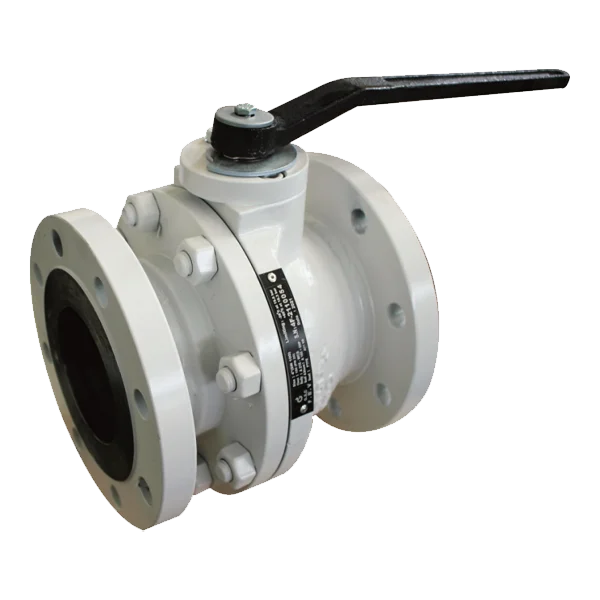

شیر توپی فلنجی ۳ اینچ کلاس 150 گازسوزان چیست؟
شیر توپی فلنجی ۳ اینچ کلاس 150 گازسوزان یک شیر صنعتی برای قطع و وصل جریان است که در ساختار آن از یک توپ یا Ball برای کنترل مسیر عبور سیال استفاده می‌شود. با چرخش اهرم، توپ داخلی در مسیر جریان قرار گرفته یا از آن خارج می‌شود و امکان باز و بسته کردن مسیر را فراهم می‌کند.
این محصول از خانواده شیرهای توپی فلوتینگ است که در سایزهای مختلف از ۱ تا ۶ اینچ و کلاس‌های فشاری ANSI 150 و ANSI 300 ارائه می‌شود. مدل موردنظر در این صفحه، سایز ۳ اینچ با کلاس فشاری ANSI Class 150 است.

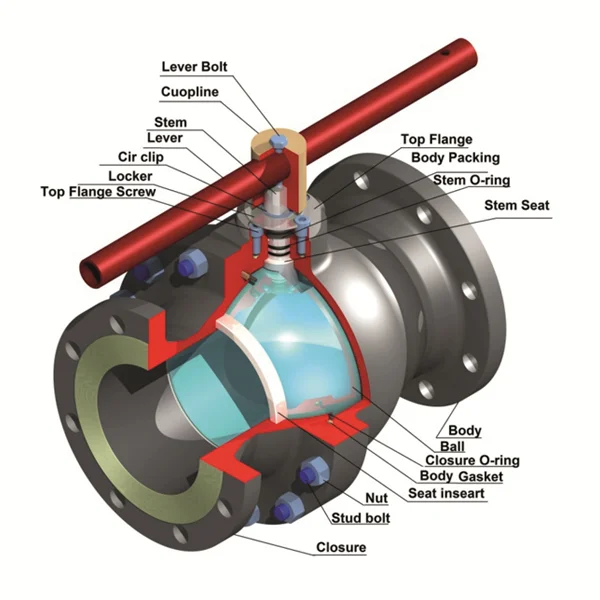

ساختار شیر توپی فلنجی گازسوزان
شیر توپی فلنجی گازسوزان دارای ساختار دو تکه و مسیر عبور کامل یا Full Bore است. این طراحی باعث می‌شود مسیر داخلی شیر با قطر نامی خط هماهنگی بیشتری داشته باشد و برای خطوطی که عبور مناسب جریان اهمیت دارد، مورد استفاده قرار گیرد.
از دیگر ویژگی‌های ساختاری اعلام‌شده برای این خانواده محصول می‌توان به سیستم ضدالکتریسیته ساکن یا Anti-Static Device اشاره کرد. اتصال شیر نیز از نوع فلنجی است و برای نصب آن در خطوط لوله از اتصال فلنج به فلنج استفاده می‌شود.
ویژگی‌ها و مزایای شیر توپی فلنجی ۳ اینچ کلاس 150
ساختار فلوتینگ
این مدل با ساختار Floating Ball برای قطع و وصل جریان طراحی شده است.
مسیر عبور Full Bore
مسیر عبور کامل برای خطوطی که حفظ مسیر عبور سیال اهمیت دارد.
اتصال فلنجی
اتصال فلنجی برای نصب شیر در خطوط لوله و تجهیزات صنعتی.
طراحی Fire Safe
طراحی ایمن در برابر حریق مطابق API 6FA اعلام شده است.
مزایای فنی و کاربردی
- عملکرد اهرمی برای قطع و وصل دستی جریان.
- ساختار دو تکه برای شیر توپی موردنظر.
- مسیر عبور کامل یا Full Bore.
- اتصال فلنجی مناسب برای خطوط دارای اتصال فلنج به فلنج.
- بدنه ساخته‌شده از ASTM A216 WCB.
- سیت از جنس PTFE.
- مجهز به سیستم ضدالکتریسیته ساکن.
- طراحی مطابق API 6D و طراحی Fire Safe مطابق API 6FA.
مشخصات فنی شیر توپی فلنجی ۳ اینچ کلاس 150
| برند |
گازسوزان |
| نوع شیر |
شیر توپی فلوتینگ |
| سایز |
۳ اینچ |
| کلاس فشاری |
ANSI Class 150 |
| ساختار |
دو تکه |
| مسیر عبور |
Full Bore |
| نوع اتصال |
فلنجی |
| عملکرد |
اهرم دستی |
| جنس بدنه |
ASTM A216 WCB |
| جنس توپ، ساقه و اجزای مرتبط |
ASTM A105 + ENP |
| جنس سیت |
PTFE |
| سیستم ضدالکتریسیته ساکن |
دارد |
| استاندارد طراحی |
API 6D |
| طراحی Fire Safe |
API 6FA |
| استاندارد تست |
API 6D و API 598 |
| فشار کاری کلاس 150 |
حداکثر ۲۰ بار |
فشار و دمای کاری شیر توپی ۳ اینچ کلاس 150
در کلاس 150، محدوده فشار و دمای کاری به دمای سیال وابسته است. بر اساس مشخصات ارائه‌شده، فشار کاری در دمای ۲۹- درجه سانتی‌گراد برابر با ۱۹.۶ بار و در دمای ۸۰ درجه سانتی‌گراد برابر با ۱۸.۳ بار اعلام شده است.
همچنین فشار کاری کلی اعلام‌شده برای شیرهای کلاس 150 این خانواده ۲۰ بار است. هنگام انتخاب و نصب شیر باید فشار و دمای واقعی خط با محدوده مجاز محصول مطابقت داشته باشد.
جنس بدنه و اجزای شیر توپی فلنجی گازسوزان
بدنه شیر توپی فلنجی گازسوزان از متریال ASTM A216 WCB معرفی شده است. برای توپ، ساقه و اجزای مرتبط نیز متریال ASTM A105 + ENP و برای سیت، PTFE در مشخصات محصول درج شده است.
متریال اجزای شیر از عوامل مهم در انتخاب شیرآلات صنعتی محسوب می‌شود، زیرا فشار، دما و نوع سیال می‌توانند در انتخاب صحیح شیر و مواد سازنده آن مؤثر باشند.
شیر توپی فلنجی Full Bore چیست؟
در شیرهای Full Bore مسیر عبور داخلی شیر به‌گونه‌ای طراحی می‌شود که نسبت به شیرهای دارای مسیر عبور محدود، محدودیت کمتری در مسیر جریان ایجاد شود. این ویژگی در خطوطی که حفظ مسیر عبور سیال اهمیت دارد، یک ویژگی طراحی محسوب می‌شود.
شیر توپی فلنجی گازسوزان نیز با ساختار Full Bore معرفی شده است و می‌تواند در خطوط صنعتی که به مسیر عبور کامل نیاز دارند مورد استفاده قرار گیرد؛ البته انتخاب نهایی باید بر اساس شرایط واقعی خط انجام شود.
کاربردهای شیر توپی فلنجی ۳ اینچ کلاس 150
شیر توپی فلنجی ۳ اینچ کلاس 150 گازسوزان برای قطع و وصل جریان در خطوط صنعتی و تأسیسات مرتبط با انتقال سیالات استفاده می‌شود. ساختار فلنجی و طراحی صنعتی آن امکان استفاده در بخش‌هایی از خطوط انتقال و تجهیزات صنعتی را فراهم می‌کند که فشار، دما و نوع سیال با مشخصات شیر مطابقت داشته باشد.
- خطوط انتقال گاز و سیالات صنعتی
- تأسیسات صنایع نفت و گاز
- واحدهای پتروشیمی
- تجهیزات و خطوط انتقال صنعتی
- سیستم‌های نیازمند قطع و وصل سریع جریان
- خطوط دارای اتصال فلنجی
عملکرد اهرمی شیر توپی فلنجی
عملکرد شیر توپی ۳ اینچ کلاس 150 گازسوزان با استفاده از اهرم انجام می‌شود. با چرخاندن اهرم، موقعیت توپ داخلی تغییر کرده و مسیر عبور سیال باز یا بسته می‌شود.
این ساختار امکان کنترل دستی وضعیت شیر را فراهم می‌کند و برای کاربردهایی که نیاز به قطع و وصل مستقیم جریان دارند، مورد استفاده قرار می‌گیرد.
استانداردهای شیر توپی فلنجی گازسوزان
شیر توپی فلنجی گازسوزان بر اساس استانداردهای صنعتی مشخصی طراحی و آزمایش شده است. طراحی این محصول مطابق API 6D و طراحی ایمن در برابر حریق مطابق API 6FA اعلام شده است.
همچنین تست‌های محصول مطابق API 6D و API 598 انجام می‌شوند. بررسی این استانداردها در زمان ارزیابی فنی شیر برای پروژه‌های صنعتی اهمیت دارد.
تفاوت شیر توپی فلنجی با شیرهای فلنجی دیگر
شیرهای توپی برای قطع و وصل جریان از یک عضو کروی یا Ball استفاده می‌کنند، در حالی که شیرهایی مانند گیت ولو و گلوب ولو دارای مکانیزم داخلی متفاوتی هستند.
شیر توپی معمولاً برای قطع و وصل جریان مورد استفاده قرار می‌گیرد و مدل گازسوزان با طراحی Full Bore امکان عبور کامل مسیر جریان را فراهم می‌کند. انتخاب گیت ولو یا گلوب ولو نیز باید بر اساس نوع کاربرد، نحوه کنترل جریان، فشار و شرایط عملیاتی سیستم انجام شود.
نکات مهم هنگام خرید شیر توپی فلنجی ۳ اینچ کلاس 150
پیش از خرید شیر توپی فلنجی ۳ اینچ کلاس 150 گازسوزان، تنها بررسی سایز کافی نیست و باید مشخصات واقعی خط و شرایط پروژه نیز مورد توجه قرار گیرد.
- سایز اسمی خط و اطمینان از مناسب بودن سایز ۳ اینچ
- کلاس فشاری موردنیاز و تطابق آن با ANSI Class 150
- فشار و دمای واقعی خط
- نوع سیال عبوری
- نوع اتصال فلنجی
- ابعاد و استاندارد فلنج‌های خط
- جنس و متریال موردنیاز
- فضای موردنیاز برای عملکرد اهرم
- تطبیق مشخصات شیر با شرایط پروژه
انتخاب شیر بر اساس سایز لوله به‌تنهایی کافی نیست. فشار، دما، نوع سیال و استاندارد اتصال نیز باید پیش از خرید بررسی شوند تا مشخصات شیر با شرایط واقعی سیستم هماهنگ باشد.
قیمت شیر توپی فلنجی ۳ اینچ کلاس 150 گازسوزان
قیمت شیر توپی فلنجی ۳ اینچ کلاس 150 گازسوزان به عواملی مانند کلاس فشاری، مشخصات متریال، شرایط تأمین و وضعیت موجودی محصول بستگی دارد. با توجه به اهمیت تطبیق دقیق شیر با شرایط خط، هنگام استعلام قیمت بهتر است سایز ۳ اینچ، کلاس 150 و نوع اتصال فلنجی به‌صورت دقیق اعلام شود تا قیمت محصول متناسب با مشخصات موردنظر بررسی شود.
خرید شیر توپی فلنجی ۳ اینچ کلاس 150 گازسوزان
برای خرید این شیر علاوه بر سایز ۳ اینچ، کلاس فشاری، نوع اتصال، فشار و دمای کاری و نوع سیال را بررسی کنید. این مدل با ساختار فلوتینگ، Full Bore، بدنه ASTM A216 WCB، سیت PTFE و عملکرد اهرمی ارائه شده است.
فروشگاه فارا امکان تأمین تجهیزات و شیرآلات صنعتی را برای کاربردهای مختلف فراهم می‌کند. پیش از ثبت سفارش، مشخصات شیر و شرایط کاری خط را بررسی کنید تا محصول متناسب با نیاز پروژه انتخاب شود.
سوالات متداول درباره شیر توپی فلنجی ۳ اینچ کلاس 150
این شیر برای قطع و وصل جریان در خطوط صنعتی و تأسیسات مرتبط با انتقال گاز و سیالات مورد استفاده قرار می‌گیرد، مشروط به اینکه شرایط خط با مشخصات شیر مطابقت داشته باشد.
Full Bore به طراحی مسیر عبور داخلی شیر اشاره دارد که برای حفظ مسیر عبور کامل سیال و کاهش محدودیت مسیر نسبت به طرح‌های دارای مسیر عبور محدود استفاده می‌شود.
جنس بدنه مدل موردنظر ASTM A216 WCB است. برای توپ و ساقه و اجزای مرتبط ASTM A105 + ENP و برای سیت PTFE اعلام شده است.
مدل موردنظر در این صفحه دارای کلاس فشاری ANSI Class 150 است.
طراحی محصول مطابق API 6D و طراحی Fire Safe مطابق API 6FA اعلام شده است. تست‌های محصول نیز مطابق API 6D و API 598 انجام می‌شوند.
سایز، کلاس فشاری، فشار و دمای کاری، نوع سیال، استاندارد و ابعاد فلنج، متریال و فضای موردنیاز برای عملکرد اهرم باید با شرایط پروژه تطبیق داده شوند.
جمع‌بندی
شیر توپی فلنجی ۳ اینچ کلاس 150 گازسوزان یک شیر صنعتی با ساختار فلوتینگ، دو تکه و Full Bore است که برای قطع و وصل جریان مورد استفاده قرار می‌گیرد. این محصول دارای اتصال فلنجی، عملکرد اهرمی، بدنه ASTM A216 WCB، سیت PTFE و طراحی مطابق API 6D و API 6FA است.
برای انتخاب صحیح این شیر باید سایز، کلاس فشاری، فشار و دمای کاری، نوع سیال، نوع اتصال و سایر شرایط پروژه پیش از خرید بررسی شوند.
