میکرومتر خارج سنج اینسایز مدل 3203-50A

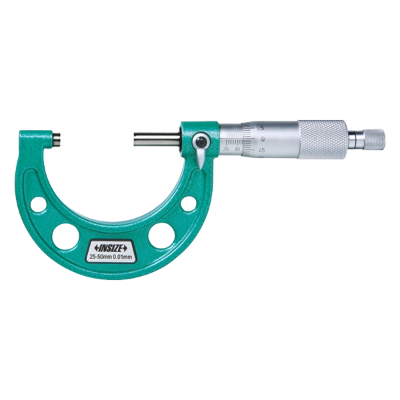

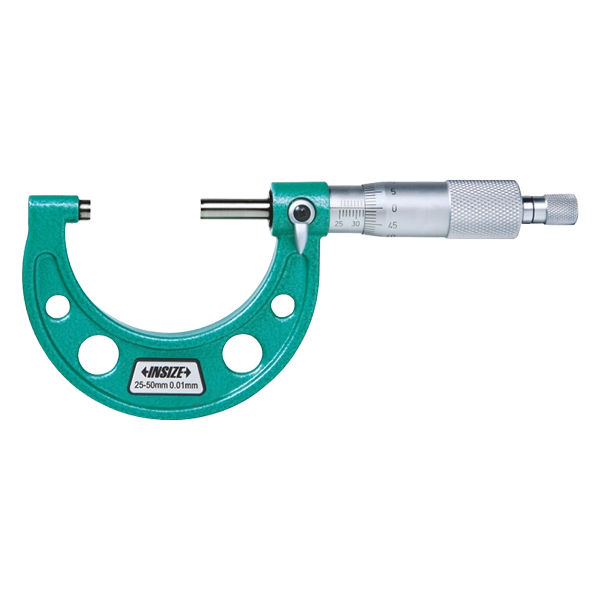

معرفی میکرومتر خارج سنج INSIZE 3203-50A

میکرومتر خارج سنج یکی از ابزارهای اصلی در اندازه‌گیری دقیق ابعاد خارجی قطعات است و در صنایعی که کنترل ابعادی با دقت بالا اهمیت دارد، کاربرد گسترده‌ای دارد. مدل 3203-50A اینسایز از سری میکرومترهای متریک این برند است که با مکانیزم Ratchet Stop طراحی شده و امکان اعمال نیروی اندازه‌گیری کنترل‌شده را فراهم می‌کند.

این مدل برای اندازه‌گیری ابعاد خارجی قطعات در محدوده 25 تا 50 میلی‌متر ساخته شده است. تقسیم‌بندی 0.01 میلی‌متر و دقت ±2 میکرومتر، آن را برای اندازه‌گیری‌های دقیق در فرآیندهای صنعتی و کنترل کیفیت مناسب می‌کند.

مشخصات فنی میکرومتر 3203-50A

دقت و تقسیم‌بندی میکرومتر اینسایز 3203-50A

یکی از مهم‌ترین ویژگی‌های میکرومتر خارج سنج INSIZE 3203-50A دقت ±2 میکرومتر آن است. این میزان دقت امکان کنترل دقیق ابعاد خارجی قطعات را در فرآیندهای اندازه‌گیری فراهم می‌کند.

تقسیم‌بندی 0.01 میلی‌متر نیز باعث می‌شود تغییرات اندازه با جزئیات مناسبی روی مکانیزم مدرج میکرومتر قابل خواندن باشد. به همین دلیل این ابزار می‌تواند در اندازه‌گیری قطعاتی که تلرانس ابعادی اهمیت دارد، مورد استفاده قرار گیرد.

محدوده اندازه گیری 25 تا 50 میلی متر

مدل 3203-50A برای اندازه‌گیری قطعاتی با ابعاد خارجی بین 25 تا 50 میلی‌متر طراحی شده است. این محدوده، آن را به یکی از مدل‌های کاربردی سری 3203 برای اندازه‌گیری ابعاد متوسط تبدیل می‌کند.

سری 3203 اینسایز در بازه‌های مختلف تولید می‌شود. برای نمونه، مدل 3203-25A محدوده 0 تا 25 میلی‌متر و مدل 3203-75A محدوده 50 تا 75 میلی‌متر را پوشش می‌دهد. بنابراین انتخاب مدل مناسب باید بر اساس محدوده ابعادی قطعه انجام شود.

مکانیزم Ratchet Stop در میکرومتر 3203-50A

میکرومتر INSIZE 3203-50A به مکانیزم Ratchet Stop مجهز است. این مکانیزم به کاربر کمک می‌کند نیروی اندازه‌گیری را به شکل کنترل‌شده‌تری به قطعه وارد کند و از اعمال فشار بیش از حد هنگام اندازه‌گیری جلوگیری شود.

استفاده صحیح از Ratchet Stop اهمیت زیادی دارد، زیرا در اندازه‌گیری‌های دقیق، فشار نامناسب می‌تواند بر نتیجه اندازه‌گیری اثر بگذارد. طراحی این مدل برای انجام اندازه‌گیری‌های مکانیکی دقیق و تکرارپذیر در کاربردهای صنعتی مناسب است.

سطوح اندازه گیری کاربیدی

سطوح اندازه‌گیری میکرومتر 3203-50A از جنس کاربید هستند. استفاده از سطوح اندازه‌گیری کاربیدی در ابزارهای اندازه‌گیری دقیق به افزایش مقاومت سطوح تماس در برابر سایش کمک می‌کند.

این ویژگی در محیط‌هایی که میکرومتر به‌صورت مداوم برای کنترل ابعاد قطعات استفاده می‌شود، اهمیت ویژه‌ای دارد.

استاندارد DIN 863-1

سری میکرومترهای خارج سنج INSIZE مدل 3203 مطابق استاندارد DIN 863-1 معرفی شده است. این استاندارد در کنار مشخصات فنی محصول، اطلاعات مهمی درباره طراحی و الزامات این نوع ابزار اندازه‌گیری در اختیار کاربر قرار می‌دهد.

کاربردهای میکرومتر خارج سنج INSIZE 3203-50A

میکرومتر خارج سنج 3203-50A را می‌توان برای اندازه‌گیری و کنترل ابعاد خارجی قطعات مختلف مورد استفاده قرار داد. برخی از کاربردهای آن عبارت‌اند از:

با توجه به محدوده 25 تا 50 میلی‌متر، این مدل باید زمانی انتخاب شود که ابعاد مورد اندازه‌گیری در همین محدوده قرار داشته باشند.

ابعاد میکرومتر اینسایز مدل 3203-50A

بر اساس اطلاعات کاتالوگ، مدل 3203-50A دارای طول کلی 57 میلی‌متر و ابعاد مشخص‌شده با پارامترهای a برابر 14 میلی‌متر و b برابر 38 میلی‌متر است. این ابعاد، ساختار فیزیکی مدل را برای محدوده اندازه‌گیری 25 تا 50 میلی‌متر مشخص می‌کنند.

تفاوت میکرومتر 3203-50A با مدل‌های مشابه

سری 3203 اینسایز شامل مدل‌هایی با محدوده‌های اندازه‌گیری متفاوت است. نمونه‌ای از این مدل‌ها در جدول زیر آمده است:

تفاوت اصلی این مدل‌ها در محدوده اندازه‌گیری و در مدل‌های بزرگ‌تر، میزان دقت اعلام‌شده است. بنابراین انتخاب مدل مناسب باید بر اساس ابعاد قطعه مورد اندازه‌گیری انجام شود.

نکات مهم هنگام استفاده از میکرومتر 3203-50A

برای دستیابی به اندازه‌گیری دقیق، سطح قطعه و سطوح تماس میکرومتر باید تمیز باشند. میکرومتر را باید به‌گونه‌ای روی قطعه قرار داد که سطوح اندازه‌گیری به‌درستی با سطح موردنظر تماس داشته باشند.

• پیش از اندازه‌گیری، سطح قطعه و سطوح تماس را تمیز کنید.
• میکرومتر را به‌درستی روی قطعه قرار دهید.
• برای اندازه‌گیری‌های تکراری از Ratchet Stop به شکل صحیح استفاده کنید.
• از اعمال فشار نامناسب هنگام اندازه‌گیری خودداری کنید.
• محدوده اندازه‌گیری ابزار را با ابعاد قطعه تطبیق دهید.

استفاده صحیح از Ratchet Stop کمک می‌کند نیروی تماس بین اندازه‌گیری‌های تکراری تا حد امکان یکنواخت باقی بماند.

مزایای میکرومتر خارج سنج INSIZE مدل 3203-50A

خرید میکرومتر خارج سنج اینسایز مدل 3203-50A

اگر به دنبال یک میکرومتر خارج سنج 25 تا 50 میلی‌متر برای اندازه‌گیری دقیق قطعات صنعتی و کارگاهی هستید، INSIZE 3203-50A با دقت ±2 میکرومتر، تقسیم‌بندی 0.01 میلی‌متر، سطوح اندازه‌گیری کاربیدی و مکانیزم Ratchet Stop می‌تواند انتخاب مناسبی برای بررسی باشد.

هنگام خرید این ابزار، علاوه بر قیمت، بهتر است محدوده اندازه‌گیری، دقت، اصالت محصول و تناسب مشخصات آن با نیاز کاری خود را بررسی کنید. انتخاب صحیح مدل میکرومتر باعث می‌شود ابزار اندازه‌گیری با محدوده ابعادی قطعات موردنظر هماهنگ باشد.

قیمت میکرومتر خارج سنج INSIZE 3203-50A

قیمت میکرومتر خارج سنج اینسایز مدل 3203-50A با توجه به شرایط بازار، موجودی و نحوه تأمین کالا می‌تواند تغییر کند. برای اطلاع از قیمت روز، بهتر است موجودی و شرایط فروش محصول در زمان خرید بررسی شود. در کنار قیمت، توجه به دقت اندازه‌گیری، محدوده 25 تا 50 میلی‌متر و کیفیت ساخت نیز در انتخاب یک میکرومتر مناسب اهمیت دارد.

سؤالات متداول درباره میکرومتر 3203-50A

جمع بندی

میکرومتر خارج سنج INSIZE 3203-50A یک ابزار اندازه‌گیری دقیق مکانیکی با محدوده 25 تا 50 میلی‌متر است که با دقت ±2 میکرومتر و تقسیم‌بندی 0.01 میلی‌متر برای کنترل ابعاد خارجی قطعات طراحی شده است.

مکانیزم Ratchet Stop، سطوح اندازه‌گیری کاربیدی و انطباق با DIN 863-1 از ویژگی‌های مهم این مدل هستند و آن را برای اندازه‌گیری دقیق قطعات، کنترل کیفیت، ماشین‌کاری و فرآیندهای بازرسی قابل استفاده می‌کنند.
