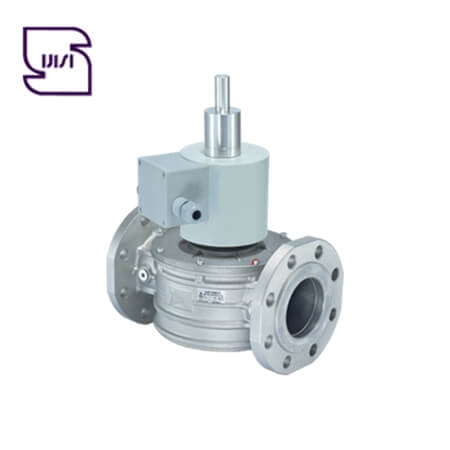

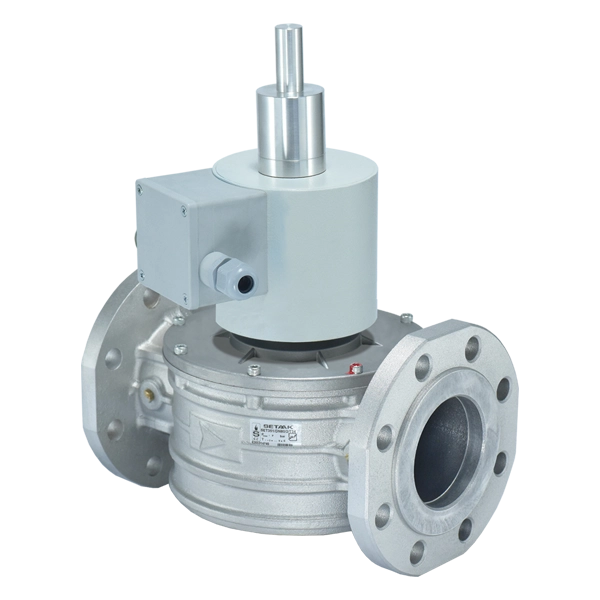

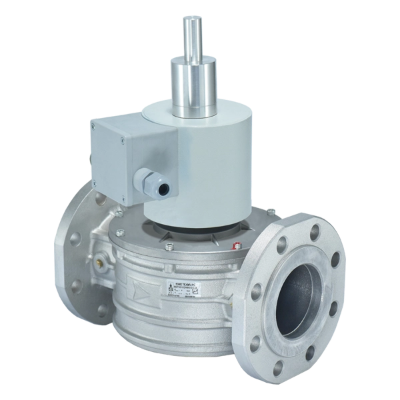

شیر برقی تدریجی SET144/SQ/DN80
شیر برقی تدریجی SET144/SQ/DN80 یکی از تجهیزات کنترل جریان گاز در خطوط گاز و مشعل است که برای باز شدن تدریجی مسیر عبور گاز طراحی شده است. این مدل از نوع عادی بسته یا Normally Closed (NC) است.
این شیر با سایز DN80 و اتصال فلنجی، برای گاز طبیعی، گاز مایع، هوا و گاز شهری معرفی شده و حداکثر فشار ورودی آن 360 میلیبار است.
خلاصه مشخصات:
- مدل: SET144/SQ/DN80
- سایز: DN80
- نوع اتصال: فلنجی
- حداکثر فشار ورودی: 360 میلیبار
- دمای کاری: 20- تا 60°C
- وزن: 9.7 کیلوگرم
شیر برقی تدریجی SET144/SQ/DN80 چیست؟
شیر برقی تدریجی SET144/SQ/DN80 یکی از تجهیزات کنترل جریان گاز در خطوط گاز و مشعل است که برای باز شدن تدریجی مسیر عبور گاز طراحی شده است. این محصول از نوع عادی بسته یا Normally Closed (NC) است؛ بنابراین در حالت بدون برق، مسیر گاز بسته باقی میماند و با برقدار شدن سیمپیچ، شیر باز شده و جریان گاز برقرار میشود.
در صورت قطع جریان برق نیز شیر بسته شده و جریان گاز متوقف خواهد شد. قطع برق میتواند در اثر فرمان تجهیزاتی مانند سوئیچ فشار یا ترموستات انجام شود. همچنین امکان تجهیز کنترل به SAO یا سوئیچ آشکارساز وضعیت باز یا بسته بودن شیر در مشخصات محصول ذکر شده است.
مشخصات فنی شیر برقی تدریجی SET144/SQ/DN80
مدل SET144/SQ/DN80 برای استفاده در خطوط گاز با سایز DN80 طراحی شده و دارای اتصال فلنجی است. این شیر مطابق استانداردهای EN 161 و EN 13611 و در گروه 2 معرفی شده و برای استفاده با گاز طبیعی، گاز مایع، هوا و گاز شهری مناسب است.
| مشخصه |
مقدار |
| مدل |
SET144/SQ/DN80 |
| سایز اسمی |
DN80 |
| نوع اتصال |
فلنجی |
| نوع عملکرد |
نرمال بسته (Normally Closed) |
| گازهای قابل استفاده |
گاز طبیعی، گاز مایع، هوا و گاز شهری |
| حداکثر فشار ورودی |
360 میلیبار |
| محدوده دمای کاری |
20- تا 60 درجه سانتیگراد |
| استانداردها |
EN 161 و EN 13611 |
| گروه |
گروه 2 |
| وزن |
9.7 کیلوگرم |
| فلنج |
مطابق ISO7005-PN16 |
نوع گاز قابل استفاده در SET144/SQ/DN80
بر اساس مشخصات محصول، شیر برقی آرام SET144/SQ/DN80 برای گاز طبیعی، گاز مایع، هوا و گاز شهری طراحی شده است. انتخاب شیر باید بر اساس نوع سیال، فشار ورودی و شرایط واقعی کاری سیستم انجام شود تا عملکرد محصول با نیاز مدار مطابقت داشته باشد.
عملکرد شیر برقی تدریجی در سیستم گاز
باز شدن تدریجی مسیر گاز
ویژگی اصلی شیر برقی آرام، باز شدن کنترلشده مسیر عبور گاز است. این ساختار در مدارهایی اهمیت دارد که برقراری ناگهانی جریان گاز مطلوب نیست و لازم است مسیر گاز به شکل آرام وارد مدار شود. به همین دلیل، شیر برقی آرام میتواند در مجموعههای کنترل گاز و مشعل که کنترل فرآیند ورود گاز اهمیت دارد، مورد استفاده قرار گیرد.
بسته شدن شیر هنگام قطع برق
SET144/SQ/DN80 در حالت عادی بسته است. زمانی که تغذیه الکتریکی قطع شود، شیر بسته شده و جریان گاز متوقف میشود. این قابلیت باعث میشود شیر بتواند در کنار تجهیزات کنترلی مانند سوئیچ فشار و ترموستات در مدارهای کنترل و ایمنی گاز مورد استفاده قرار گیرد.
کاربرد شیر برقی تدریجی DN80
شیر برقی تدریجی SET144/SQ در سیستمهایی مورد استفاده قرار میگیرد که نیاز به کنترل جریان گاز و باز شدن تدریجی مسیر دارند. سایز DN80 این مدل، آن را برای خطوط گاز با قطر اسمی بزرگتر نسبت به مدلهای DN15، DN20، DN25، DN40 و DN50 مناسب میکند.
کاربرد در خطوط گاز و مشعل
این محصول در دسته کنترلهای خط گاز مشعل قرار دارد و میتواند در مدارهای گازرسانی و تجهیزات مشعل مورد استفاده قرار گیرد. انتخاب شیر مناسب باید با توجه به سایز خط، فشار ورودی، نوع گاز و سایر تجهیزات موجود در مدار انجام شود.
استاندارد و محدوده کاری شیر SET144/SQ/DN80
شیر برقی تدریجی SET144/SQ/DN80 مطابق استانداردهای EN 161 و EN 13611 و در گروه 2 معرفی شده است. محدوده دمایی اعلامشده برای محصول 20- تا 60 درجه سانتیگراد بوده و حداکثر فشار ورودی قابل استفاده برای این مدل 360 میلیبار است.
بررسی فشار ورودی پیش از خرید
یکی از مهمترین موارد در انتخاب شیر برقی، تطبیق فشار خط با محدوده فشار مجاز محصول است. از آنجا که حداکثر فشار ورودی مدل SET144/SQ/DN80 برابر 360 میلیبار اعلام شده، فشار کاری سیستم باید پیش از خرید بررسی شود تا انتخاب محصول با شرایط واقعی خط مطابقت داشته باشد.
نکات مهم هنگام انتخاب شیر برقی تدریجی
انتخاب سایز مناسب
پیش از خرید باید مشخص شود که خط مورد نظر به شیر DN80 نیاز دارد. تطبیق سایز شیر با خط و فلنجهای موجود، یکی از مهمترین موارد در طراحی و نصب سیستم است.
بررسی نوع گاز و فشار کاری
نوع گاز یا سیال و فشار ورودی نیز باید با مشخصات محصول مطابقت داشته باشد. SET144/SQ/DN80 برای گاز طبیعی، گاز مایع، هوا و گاز شهری معرفی شده و حداکثر فشار ورودی آن 360 میلیبار است.
| پارامتر انتخاب |
مشخصات SET144/SQ/DN80 |
| سایز خط |
DN80 |
| نوع اتصال |
فلنجی |
| نوع سیال |
گاز طبیعی، گاز مایع، هوا و گاز شهری |
| حداکثر فشار ورودی |
360 میلیبار |
| دمای کاری |
20- تا 60°C |
ویژگیهای شیر برقی تدریجی SET144/SQ/DN80
باز شدن تدریجی
طراحی شده برای باز شدن کنترلشده مسیر عبور گاز در مدارهای گاز و مشعل.
عملکرد نرمال بسته
در حالت بدون تغذیه الکتریکی مسیر گاز بسته باقی میماند و با قطع برق جریان گاز متوقف میشود.
سایز DN80
مناسب برای خطوطی که به شیر با سایز اسمی DN80 نیاز دارند.
اتصال فلنجی
دارای اتصال فلنجی و معرفیشده با فلنج مطابق ISO7005-PN16.
محدوده دمای کاری
محدوده دمای کاری اعلامشده برای محصول از 20- تا 60 درجه سانتیگراد است.
فشار ورودی
حداکثر فشار ورودی اعلامشده برای این مدل 360 میلیبار است.
مزایای شیر برقی تدریجی SET144/SQ/DN80
ترکیب باز شدن آرام، عملکرد نرمال بسته، اتصال فلنجی، سایز DN80 و قابلیت استفاده با گاز طبیعی، گاز مایع، هوا و گاز شهری، این مدل را برای مدارهای کنترل گاز قابل استفاده میکند. استانداردهای EN 161 و EN 13611 و فلنج مطابق ISO7005-PN16 نیز از مشخصات مهم این محصول هستند.
- باز شدن آرام و کنترلشده: مناسب برای مدارهایی که برقراری ناگهانی جریان گاز مطلوب نیست.
- عملکرد Normally Closed: در حالت بدون برق مسیر گاز بسته باقی میماند.
- سایز DN80: برای خطوط گاز با قطر اسمی DN80.
- اتصال فلنجی: مناسب برای سیستمهای دارای فلنج متناسب با سایز شیر.
- تنوع سیال قابل استفاده: معرفیشده برای گاز طبیعی، گاز مایع، هوا و گاز شهری.
- محدوده دمایی مشخص: از 20- تا 60 درجه سانتیگراد طبق مشخصات محصول.
- استانداردهای اعلامشده: EN 161 و EN 13611، گروه 2.
- وزن مشخص: وزن اعلامشده محصول 9.7 کیلوگرم است.
قیمت و خرید شیر برقی تدریجی SET144/SQ/DN80
برای خرید شیر برقی تدریجی SET144/SQ/DN80 بهتر است ابتدا مشخصات خط و شرایط کاری خود را بررسی کنید. سایز خط، نوع اتصال، نوع گاز یا سیال و فشار ورودی از مهمترین مواردی هستند که باید پیش از انتخاب محصول با مشخصات شیر تطبیق داده شوند.
صفحه محصول در فروشگاه فارا این مدل را با سایز DN80 و اتصال فلنجی معرفی کرده و اطلاعات فنی، کاتالوگ کنترلهای خط گاز، کاتالوگ شیرهای برقی و راهنمای اختصاصی محصول را در اختیار خریداران قرار میدهد. همچنین امکان ثبت سفارش، افزودن محصول به سبد خرید، دریافت پیشفاکتور، مشاوره تخصصی و مهندسی، ارسال به تمام نقاط و ضمانت اصالت کالا برای مشتریان فراهم شده است.
سؤالات متداول درباره شیر برقی SET144/SQ/DN80
این مدل با سایز اسمی DN80 و اتصال فلنجی معرفی شده است.
این محصول از نوع نرمال بسته یا Normally Closed است؛ در حالت بدون برق مسیر گاز بسته میماند.
این مدل برای گاز طبیعی، گاز مایع، هوا و گاز شهری معرفی شده است.
حداکثر فشار ورودی اعلامشده برای این مدل 360 میلیبار است.
محدوده دمای کاری اعلامشده برای محصول از 20- تا 60 درجه سانتیگراد است.
این محصول مطابق استانداردهای EN 161 و EN 13611 و در گروه 2 معرفی شده است.
خرید شیر برقی تدریجی SET144/SQ/DN80
پیش از خرید، سایز خط، نوع گاز یا سیال و فشار ورودی را با مشخصات فنی SET144/SQ/DN80 تطبیق دهید تا محصول متناسب با شرایط سیستم انتخاب شود.
جمعبندی
شیر برقی تدریجی SET144/SQ/DN80 یک کنترل نرمال بسته برای خطوط گاز و مشعل است که با سایز DN80 و اتصال فلنجی ارائه میشود. این مدل برای گاز طبیعی، گاز مایع، هوا و گاز شهری معرفی شده و حداکثر فشار ورودی آن 360 میلیبار است. عملکرد تدریجی، محدوده دمای کاری 20- تا 60 درجه سانتیگراد، استانداردهای EN 161 و EN 13611 و وزن 9.7 کیلوگرم از مشخصات مهم این محصول هستند.
