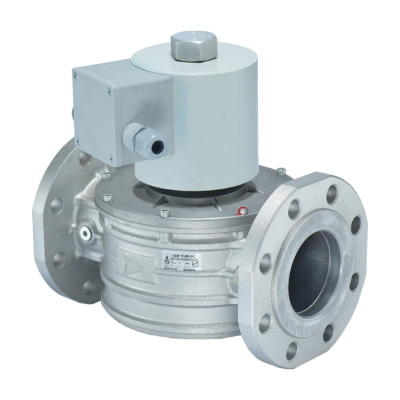

شیر برقی سریع | SET144/RQ/DN65-DN80

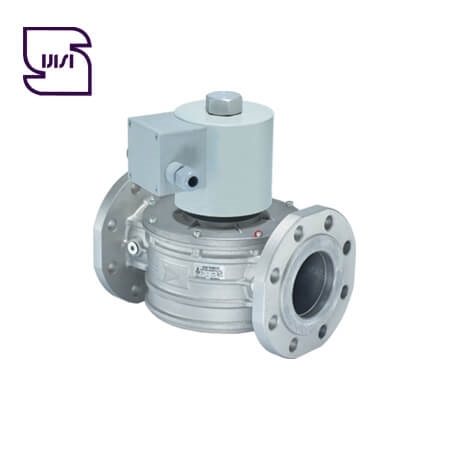

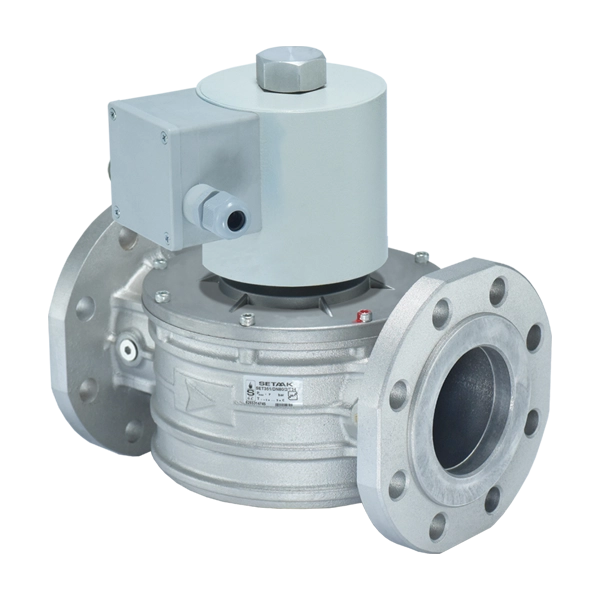

شیر برقی سریع SET144/RQ چیست؟

شیر برقی سریع SET144/RQ یک کنترل‌کننده برای قطع و وصل جریان گاز است که با عملکرد سریع، امکان کنترل جریان گاز در سیستم‌های صنعتی و تأسیسات گاز را فراهم می‌کند. این شیر در حالت عادی و بدون تغذیه الکتریکی بسته (NC) است و با برقدار شدن سیم‌پیچ، مسیر عبور گاز باز می‌شود. با قطع جریان برق نیز شیر بسته شده و جریان گاز متوقف می‌شود. قطع برق می‌تواند در اثر عملکرد تجهیزاتی مانند سوئیچ فشار یا ترموستات نیز اتفاق بیفتد.

مشخصات فنی شیر برقی سریع DN65 و DN80

مدل SET144/RQ/DN65 و DN80 برای استفاده در سیستم‌های گاز طراحی شده و دارای اتصال فلنجی است. این مدل برای گاز طبیعی، گاز مایع و گاز شهری قابل استفاده بوده و حداکثر فشار ورودی کاری آن 630 میلی‌بار اعلام شده است. محدوده دمای کاری محصول در مشخصات فنی از 20- تا 60+ درجه سانتی‌گراد درج شده است.

سایز و نوع اتصال

شیر برقی سریع این سری در دو سایز DN65 و DN80 ارائه شده و اتصال آن از نوع فلنجی است. استفاده از اتصال فلنجی، این مدل را برای خطوط گازی با سایز بزرگ‌تر مناسب می‌کند. در دفترچه فنی همچنین نقاط اندازه‌گیری فشار با رزوه G1/4 معرفی شده است.

عملکرد سریع و حالت نرمال بسته

یکی از ویژگی‌های مهم SET144/RQ، عملکرد سریع بازشونده آن است. شیر بدون تغذیه الکتریکی بسته باقی می‌ماند و با اعمال ولتاژ به سیم‌پیچ باز می‌شود. زمان باز شدن و بسته شدن در مشخصات فنی بیش از یک ثانیه اعلام شده است. این ساختار امکان کنترل جریان گاز از طریق مدارهای الکتریکی و تجهیزات کنترلی سیستم را فراهم می‌کند.

ولتاژ و ویژگی‌های الکتریکی شیر برقی سریع

ولتاژ تغذیه این مدل 230 ولت با فرکانس 50 تا 60 هرتز است و تلرانس مجاز ولتاژ تغذیه در محدوده 10- تا 10+ درصد قرار دارد. شیر دارای قابلیت صرفه‌جویی انرژی نیز معرفی شده است. برای اتصال کابل از گلند PG11 استفاده شده و درجه حفاظت اعلام‌شده در مشخصات فنی IP30 است.

کاربرد شیر برقی سریع در سیستم‌های گاز

شیر برقی سریع SET144/RQ می‌تواند به‌عنوان یکی از اجزای مدار کنترل جریان گاز مورد استفاده قرار گیرد. در نمونه نصب ارائه‌شده در دفترچه، شیر برقی سریع در کنار تجهیزاتی مانند شیر دستی، فیلتر، شیر قطع سریع، رگلاتور، شیر برقی آرام و شیر اطمینان قرار گرفته است. این ترکیب نشان می‌دهد که شیر می‌تواند در مجموعه‌های مختلف کنترل و ایمنی سیستم گاز به کار گرفته شود.

تنظیم ظرفیت و نرخ جریان گاز در شیر برقی سریع

قابلیت تنظیم جریان

یکی از امکانات کاربردی مدل SET144/RQ، قابلیت تنظیم ظرفیت عبور گاز است. با استفاده از پیچ تنظیم می‌توان نرخ جریان گاز را متناسب با ظرفیت مورد نیاز سیستم تنظیم کرد. طبق دستورالعمل، با چرخاندن پیچ تنظیم در جهت ساعتگرد، نرخ جریان گاز کاهش پیدا می‌کند و پس از رسیدن به ظرفیت مورد نظر، مهره مربوطه باید محکم شود.

استاندارد و الزامات ایمنی

این محصول دارای نشان استاندارد بوده و در دفترچه فنی، طبقه‌بندی نیروی گازبندی A و گروه‌بندی 2 برای آن ذکر شده است. انتخاب، نصب و نگهداری شیر باید توسط افراد متخصص و مطابق مشخصات فنی و دستورالعمل سازنده انجام شود. همچنین استفاده از گازهایی غیر از انواع مشخص‌شده برای کنترل مجاز نیست.

نکات مهم نصب شیر برقی سریع فلنجی

پیش از نصب، مسیر گاز باید بسته شده و لوله‌ها و اجزای سیستم کاملاً تمیز و عاری از اجسام خارجی باشند. همچنین فشار خط گاز نباید از حداکثر فشار مجاز کنترل بیشتر باشد. در نصب مدل‌های فلنجی باید شیر روی لوله یا تکیه‌گاه ثابت محکم شده و آب‌بندی مناسب بین فلنج‌ها انجام شود. استفاده از واشر مناسب و سفت‌کردن تدریجی پیچ‌های فلنج نیز طبق دستورالعمل ضروری است. پس از پایان نصب باید از نبود نشتی اطمینان حاصل شود.

نکات مهم سیم‌کشی

در زمان سیم‌کشی باید ابتدا از قطع بودن برق اطمینان حاصل شود. سیم‌های ورودی باید از طریق گلند وارد جعبه برق شده و به‌صورت ایمن به پایانه‌های اتصال متصل شوند. پایانه میانی برای اتصال ارت در نظر گرفته شده و دو پایانه دیگر به منبع تغذیه 230 ولت متصل می‌شوند. همچنین کنترل باید به زمین متصل باشد.

نگهداری و تمیز کردن صافی شیر برقی سریع

برای حفظ عملکرد مناسب شیر، بازدید دوره‌ای صافی اهمیت دارد. پیش از بازدید باید جریان گاز از بالادست قطع شود و از نبود گاز محبوس در داخل کنترل اطمینان حاصل گردد. پس از خارج کردن صافی، باید آن را بررسی و تمیز کرد. همچنین اورینگ گازبند باید کنترل شود و در صورت نیاز تعویض گردد. پس از بستن مجدد قطعات، اطمینان از عدم وجود نشتی ضروری است.

شرایط نگهداری و تعمیرات شیر برقی سریع

در صورت نیاز به تعویض سیم‌پیچ یا برد الکترونیکی، ابتدا باید برق قطع شود. از آنجا که سیم‌پیچ در زمان کار می‌تواند گرم باشد، دفترچه توصیه می‌کند پس از خاموش کردن محصول، برای خنک شدن آن صبر شود. همچنین در زمان جابه‌جایی باید از وارد شدن ضربه و لرزش شدید به کنترل جلوگیری شود و در صورت عدم نصب فوری، محصول در محیطی تمیز و خشک نگهداری شود.

چرا شیر برقی سریع SET144/RQ را بخریم؟

اگر برای یک خط گاز با سایز DN65 یا DN80 به شیر برقی سریع و نرمال بسته نیاز دارید، مدل SET144/RQ با اتصال فلنجی، قابلیت تنظیم ظرفیت، امکان استفاده برای گاز طبیعی، گاز مایع و گاز شهری و حداکثر فشار ورودی کاری 630 میلی‌بار می‌تواند گزینه‌ای مناسب برای بررسی باشد. وجود قابلیت قطع جریان گاز هنگام قطع برق و امکان تنظیم نرخ جریان، این محصول را برای سیستم‌هایی که کنترل دقیق جریان گاز اهمیت دارد، کاربردی می‌کند. پیش از خرید، حتماً سایز خط، فشار ورودی، نوع گاز و مشخصات برق سیستم خود را با مشخصات شیر تطبیق دهید تا مدل مناسب انتخاب شود.

قیمت شیر برقی سریع SET144/RQ

برای خرید شیر برقی سریع SET144/RQ در سایز DN65 یا DN80، بررسی مشخصات فنی محصول و تطبیق آن با شرایط واقعی خط گاز اهمیت زیادی دارد. این مدل برای فشار ورودی تا 630 میلی‌بار طراحی شده و اتصال فلنجی دارد؛ بنابراین انتخاب آن باید بر اساس سایز خط، فشار کاری و شرایط نصب انجام شود. نصب و راه‌اندازی نیز باید مطابق دستورالعمل سازنده و توسط افراد متخصص انجام گیرد.
